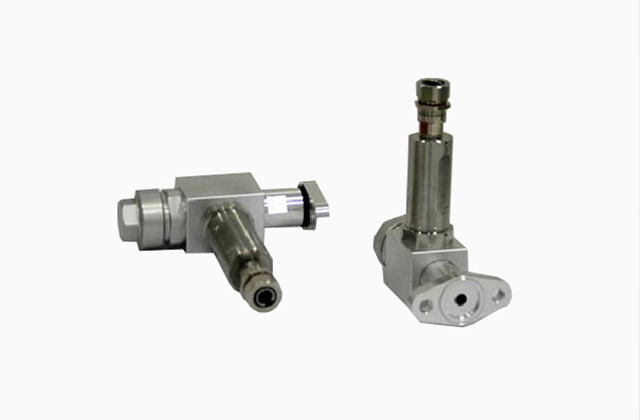

SF6在线监测传感器-GDSS-530

1、多传感器集成、优越的算法设计。

2、抗电磁干扰能力强、具有优良的电磁兼容及安全性。

3、RS485通讯方式，方便与现场设备组网。

4、一体化设计、高精度机械加工、具有独特的密封性。

5、实时数据采集、实现就地采集与处理，同时上报密度、压力、温度及微水含量信息。

产品概述

SF6在线监测传感器(GDSS-530)主要应用于变电站内采用 SF6气体绝缘的高压电气设备的在线监测，该SF6在线监测系统能够实时在线监测高压电气设备中的SF6气体压力、密度、温度、露点和PPM值，并提供SF6气体水分超标报警、密度报警等功能。SF6在线监测传感器(GDSS-530)目前已经通过国网电力科学研究院实验验证中心检测，现已广泛应用在换流站及其他对EMC性能有严酷要求的在线监测环境中。

测量参数

露点范围：-50…+20℃ Td

压力范围：0…+10bar或0...1Mpa

温度范围：-40…+80℃

计算参数

转化为20 °C标准条件下的参数

微水值：10…20000ppm

压力值(密度)：1 ...12 bar

SF6混合密度: 0 ...100 kg/m3

输出参数有:

PPM20(20℃下微水)、P20(20℃下压力，密度)、T(℃)、Td(露点)、P(压力)

性能参数

露点精度：±3℃ Td

压力值(密度)精度：±0.5% FS (-40...80 ℃)

温度精度：±0.3℃(0...50 ℃);±0.5℃ (-40...0 ℃及50...80 ℃)

传感器响应时间:

露点传感器:2S(20℃)

压力传感器: <0.5S(20℃)

输出参数

通讯方式：RS485

通讯协议：ModBus

传输速度：9600bps

一般参数

工作电压:18…36VDC

功 率:<1W

防护等级：IP54

外壳材质：不锈钢

接头材质：不锈钢

电气接头：M12连接器

机械接口: 根据开关型号定制(如西开、平高、平芝、西门子、ABB等)

密封方式：O型圈(33*2.5mm)

绝对漏气率： ≤10-9Pa?m3/s(氦气检测)

额定充气压力：0.6MPa abs

使用环境

变送器工作温度：-40...+65℃

过载安全压力：20 bar

相对湿度：0…100RH%

被测气体：SF6,SF6/N2混合气

相关标准

抗电磁干扰

浪涌 3级(GB/T 15153.1-1998)

静电放电 3级(GB/T 15153.1-1998)

快速瞬变干扰 3级(GB/T 15153.1-1998)

阻尼振荡磁场 4级(GB/T 15153.1-1998)

射频传导干扰 3级(GB/T 17626.6-2008)

安全实验 GB 4943.1-2001

抗电强度测试 700 VDC

绝缘阻抗测试 3200MΩ

振动测试 GB/T 11287一2000

冲击与碰撞试验 GB/T 14537一1993

尺寸

长*宽*高：165mm*50mm*180mm
