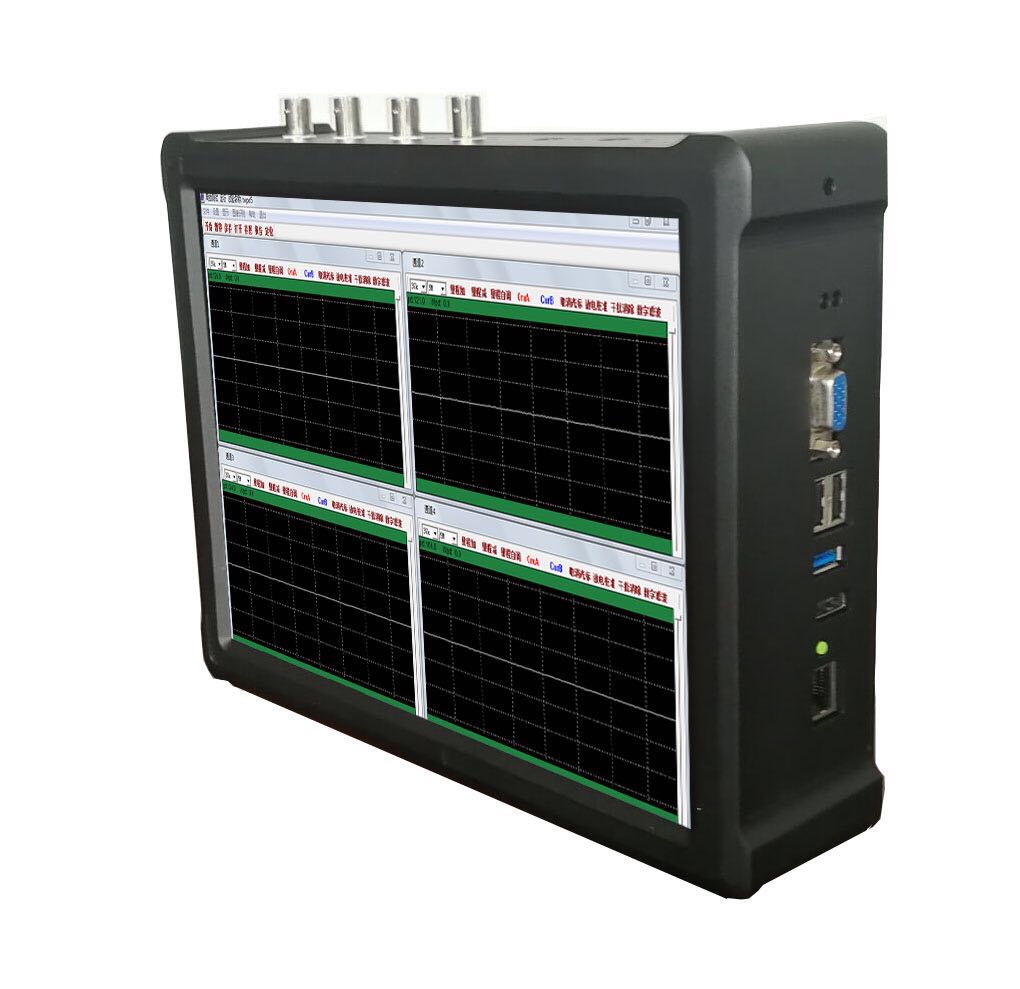

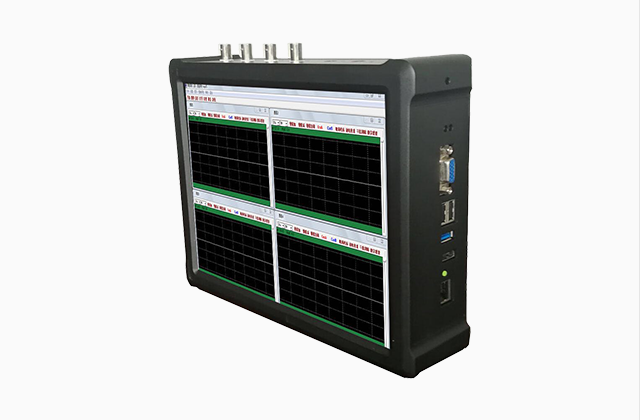

万用型手持式局部放电检测仪

1、多通道数字式局部放电测量，同步采样、处理、显示。

2、无线同步，并具有零标指示及相位分辨功能。

3、自由选择椭圆、直线、正弦显示方式。

4、单个放电脉冲波形分析、确定放电性质。

5、自动定时保存试验数据和波形。

6、可重新显示、分析过去已保存的试验记录。

7、可对特殊或随机波形进行单次捕捉抓取并进行详细分析。

8、统计分析局部放电信号的幅值、相位、放电频次等基本特征参数。

9、局放信号的PRPD二维图谱显示(Q-Φ图，N-Φ图，Q-N图，三相幅值相关图，指纹图)。

10、局放信号的PRPS三维图谱显示(N-Q-Φ图，Q-Φ-T图)。

11、随时可将所有采集到的数据及用户操作结果自动记录到硬盘，录波后可根据需要进行回放以再现当时局放试验放电波形和放电变化等情况。

12、回放数据可以统计分析，实时再现各种图谱。



产品概述

局部放电带电检测仪由电磁波传感单元、检波接收机、声发射AE传感器和放大器、信号采集单元、CPU处理和OS、应用分析软件等构成。该型号集成了业界所有检测手段，可以说是局放检测行业检测功能和技术手段相对很全的检测仪器。按被测对象来分可以检测：变压器、电抗器、开关柜、电缆、GIS、互感器、套管、发电机等各种高压设备，在不停电的状态下进行状态诊断和放电故障的检测。

轻巧手持式，防撞，防摔。全金属外壳，防止电磁辐射和通讯干扰，测试精度高，测量结果稳定。

主机技术参数

测量通道：2个或4个独立测量通道

采样精度：12Bit

采样速率：≤50MHz

检测灵敏度：1pC

测量范围：1pC～10000pC

本量程非线性误差：≤±5%

测量频带为3dB带宽：10kHz～100MHz

充电电源：AC220V±10%;频率50Hz;功率<30W

内置可充电电池：连续工作3小时以上



传感器技术参数

1.校准脉冲发生器

校准脉冲发生器，可以产生标准的瞬变的电荷。目前采用的分度方法是根据视在放电电荷的定义，在试品两端注入的标准瞬变电荷来度量放电量的大小。

校准脉冲发生器提供双极性脉冲，并且脉冲重复率在50Hz～1000Hz内可调(一般选择试验电压频率的两倍)，放电量可在：10pC、50pC、100pC、500pC之间任选。脉冲上升时间：<60ns，频率范围：50Hz～1000Hz。完整试验回路中测量系统的校准(直接校准)，也可以直接对系统进行校准。

校准脉冲发生器的信号是由-BNC和一对红、黑端子输出，BNC为电压输出，用于专业检测;一对红、黑端子分别连接试品的端头和地，通常黑线接地，红线接试品的高压端。



2.高频电流传感器

高频电流传感器是放电测量的一种前端耦合装置，是极性判别、天线噪声门控抗干扰较有效的信号耦合单元之一。

高频电流传感器有开口式、闭口式多种产品供您选择(外形详见图片)，频带范围：100kHz～100MHz。

高频电流传感器的连接方法：在局放检测中，高频电流传感器一般卡装在接地线上(如：变压器的铁芯接地线、电缆终端接地线等)。



3.特高频传感器

检测频带 300MHz～1.5GHz

信号传输方式 50Ω同轴电缆

检测灵敏度 1dB

增益 >65dbm



4.超声传感器

检测频带 20kHz～120kHz

信号传输方式 50Ω同轴电缆

有效灵敏度 10pC

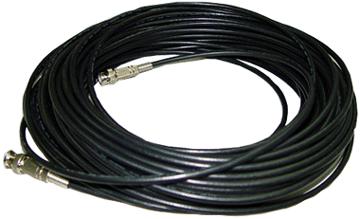

5.同轴电缆

采用实芯聚乙烯绝缘射频同轴电缆。同轴电缆一般长度为10～15米，两端配50Ω直形BNC插头，分别与探测器和局部放电测量主系统的BNC插座相连接。

使用环境

1、环境温度： 0℃～40℃

2、相对湿度：≤95%

3、海拔高度：≤1000m



相关标准

1、IEC60270 《局部放电测量》

2、GB/T7354 《局部放电测量》



尺寸

长*宽*厚：145mm*120mm*50mm
