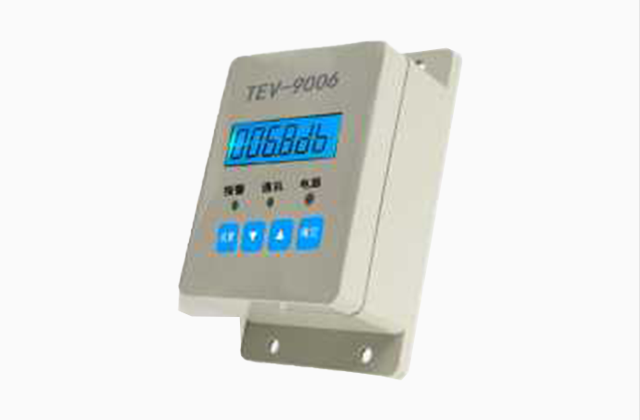

开关柜智能TEV局放传感器

1、 高灵敏度传感器

2、 抗干扰能力强

3、 设备管理方便

4、 系统拆装灵活

5、 强大的后台管理软件

6、 安装方式简单灵活

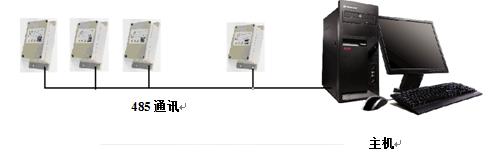

系统组成图



产品概述

该系统具有精度高、抗干扰能力强、安装方便、数据传输简单可靠的特点。后台监测计算机上的监测软件可同时监测多路多台设备，实时显示每台被测设备的当前数据，同时还能够显示被监测设备的信号变化趋势，从而提前发现开关柜内部的潜在隐患，在事故发生之前发出预警，减少损失。同时后台监测主机能够将监测数据定时保存，以便日后随时查阅分析。

该系统采用集成模块化设计，将信号采集单元、信号处理、A/D 转换、干扰过滤、数据处理、放电量显示等集成在站端监测单元(地电波传感器和超声波传感器)中，每个监测单元可独立运行，数据分别记录，通过无线的方式将多台站内监测单元的数据传输到后台监测主机，通过后台监测主机上的分析软件系统实现数据的统一分析管理。



监测原理

当开关柜的对地绝缘部分发生局部放电时，高压带电导体对接地金属壳之间就有少量电容性放电电量，这种电容性放电电量的特点是电量很小(几兆分之一库伦)，持续时间很短(几纳秒)。由于放电点在开关柜内部，电磁波产生的电压脉冲在金属外壳内表面传播，被金属外壳所屏蔽。如果屏蔽层是连续的，则无法在外部检测到放电信号。实际上，屏蔽层通常在金属箱体的接缝处、气体开关的绝缘衬垫、垫圈的连接处、电缆绝缘终端等部位因破损而导致不连续。当电压脉冲通过这些不连续处时，将通过这些通道传播出去，然后沿着金属壳外表传到大地，同时在开关柜的金属箱体上产生一个暂态对地电压(一般在几十毫伏到几伏，而且时间只能维持几纳秒)，可以在运行中的开关柜金属外箱壳上放置电容耦合式传感器来检测这个信号。

TEV传感器工作频带：3～100MHz

测量范围： 0～60 dBmV

测量误差：±1dBmV

分辨率： 1dB

运行模式：电容耦合式

安装方式：磁吸附式

供电电压：AC220V

通讯方式：RS485



使用环境

1、环境温度： 0℃～40℃

2、相对湿度：≤95%

3、海拔高度：≤1000m



相关标准

1、IEC60270 《局部放电测量》

2、GB/T7354 《局部放电测量》



尺寸

长*宽*厚：50mm*50mm*30mm
